Zdvíhanie mostu hmotnosti 800 t do výšky 230 cm
Zdvíhanie a spúšťanie nosnej konštrukcie mosta s podopretím TRECOL SYSTEM, SMP CZ, a.s.
Názov projektu: Zabezpečení podjezdných výšek na Vltavské vodní cestě, SO 210 – silniční most na MK ÚČOV – km 1,67
Objednávateľ: SMP CZ, a.s.
Pozícia LKM Consult s.r.o.: dodávateľ zdvíhania nosnej konštrukcie mosta s podopretím TRECOL SYSTEM
Ukončenie montáže: Projekt vo výstavbe
Popis projektu

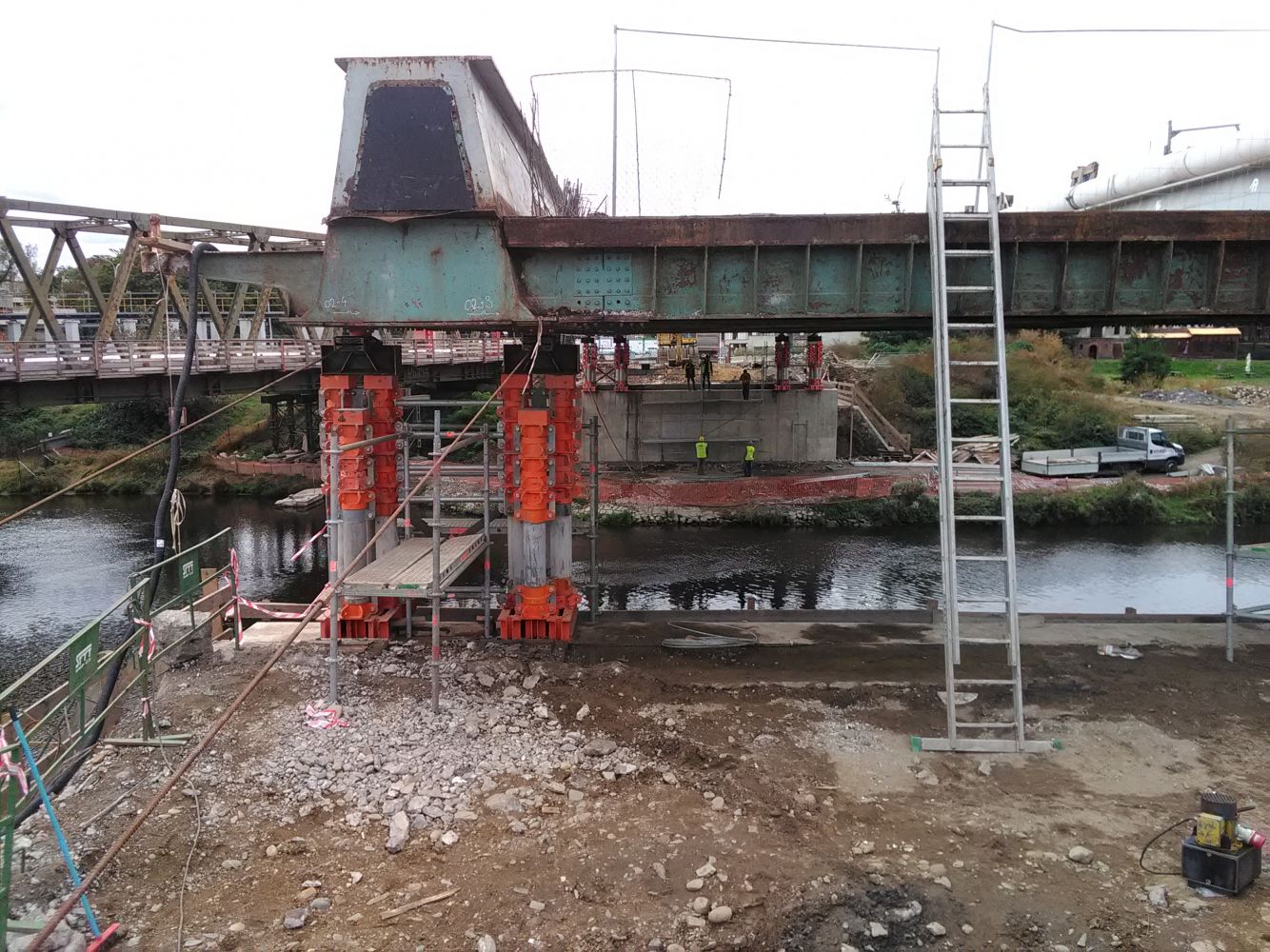

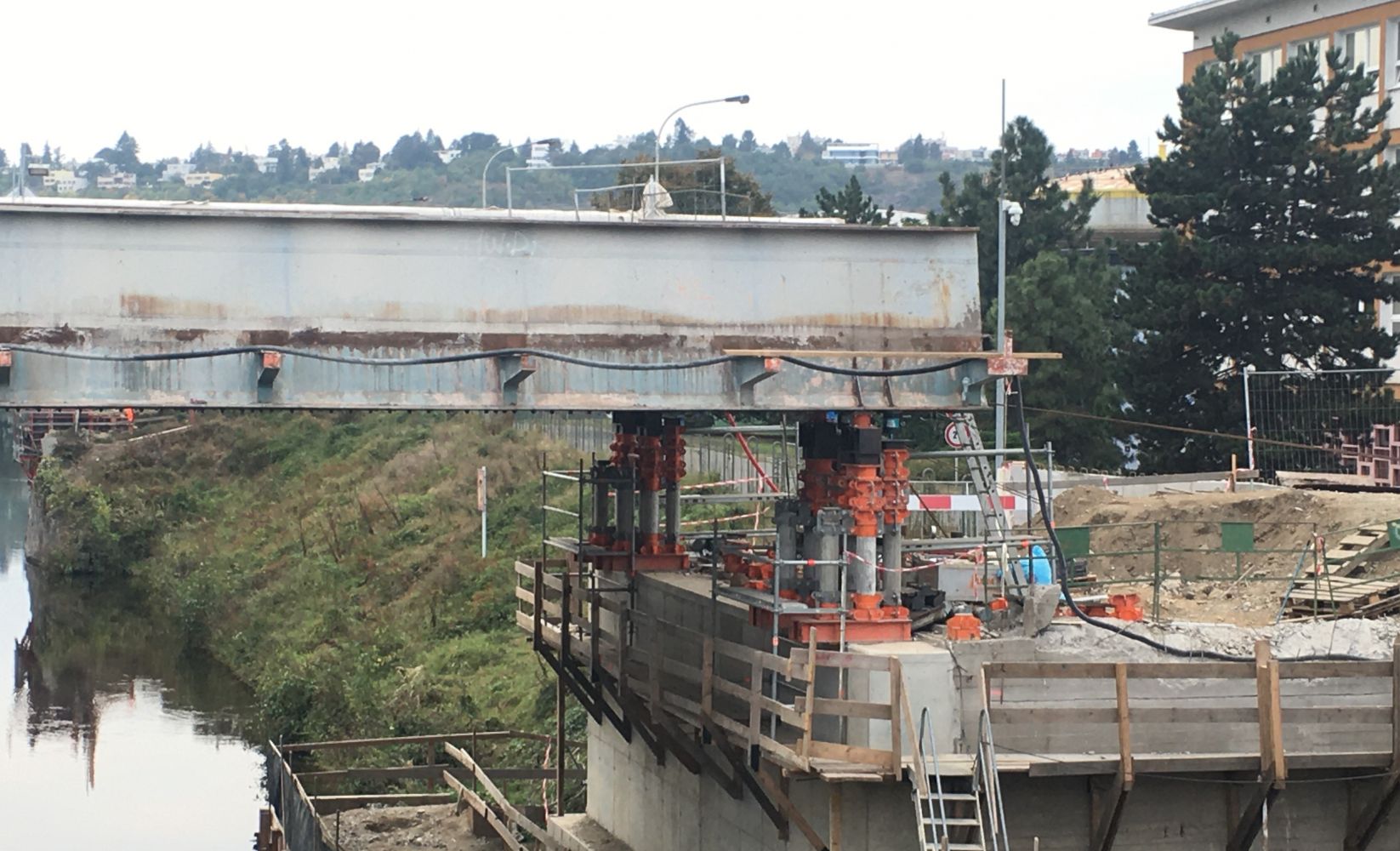

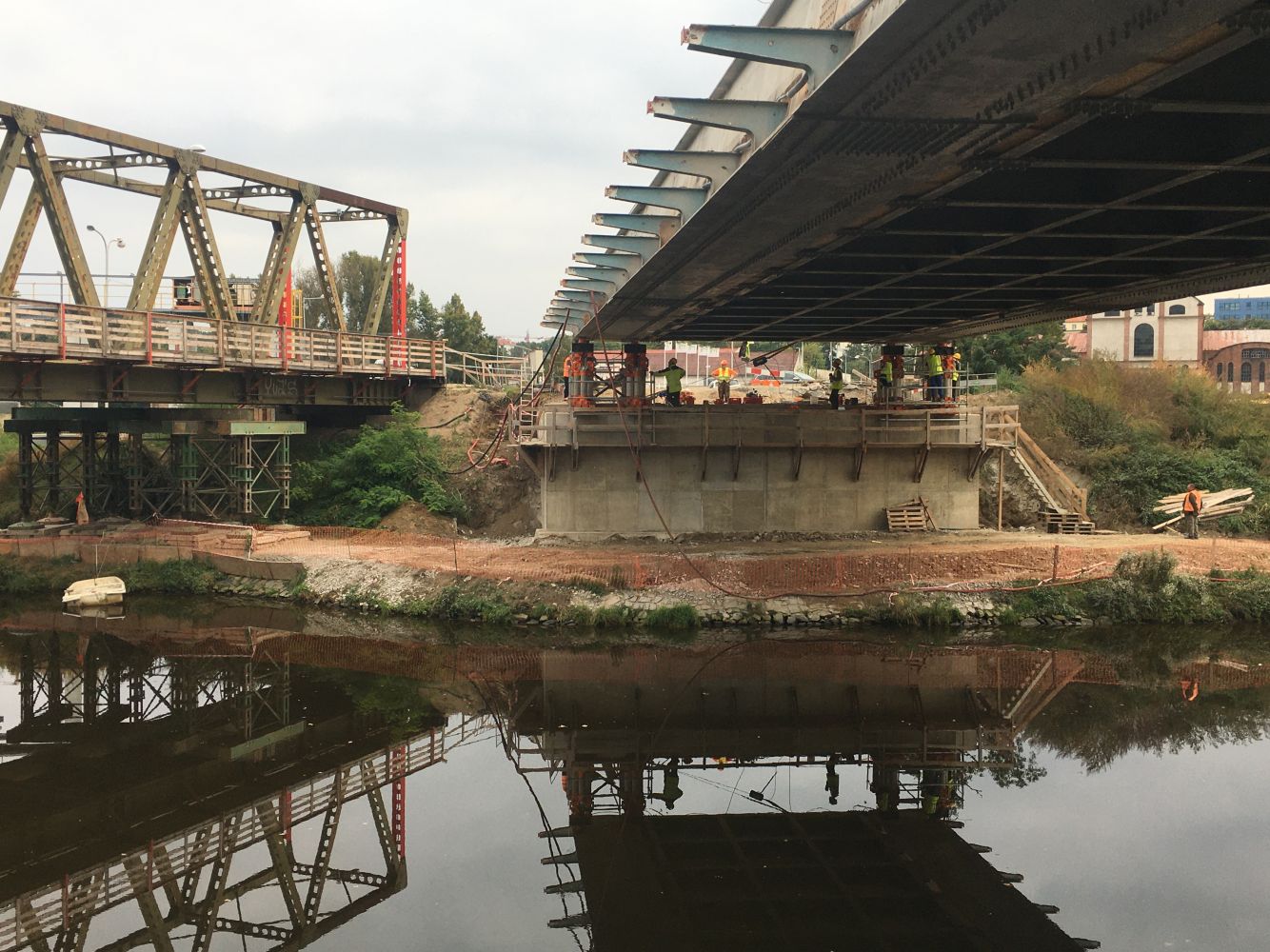

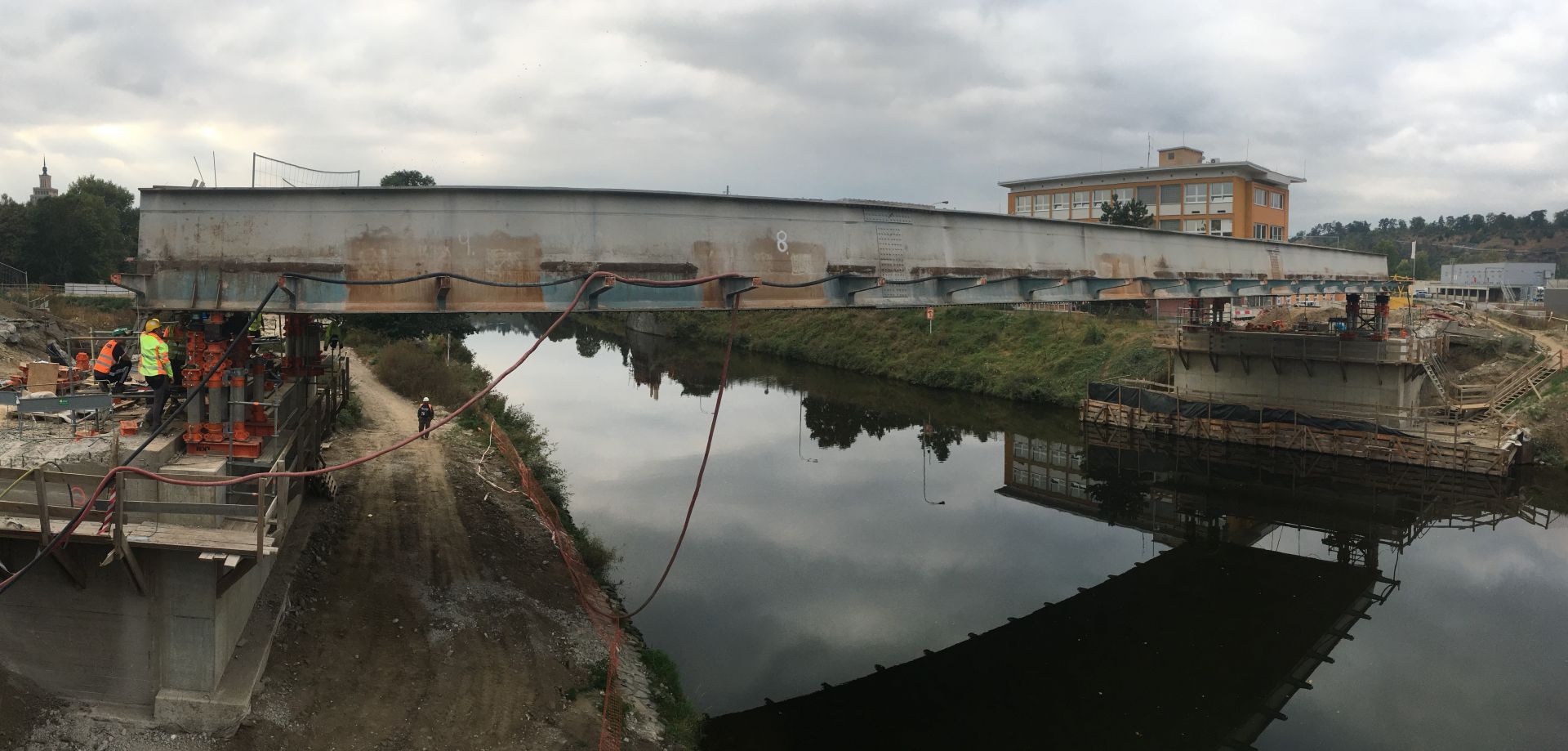

Jednopoľový cestný most na Císařský ostrov v Prahe dvojkomorového prierezu šírky 12,0 m o rozpätí 45,0 m premosťujúci plavebnú dráhu Vltavskej vodnej cesty, Česká republika.
Zdvíhanie vodorovnej oceľovej konštrukcie mostu so spriahnutou doskou o výšku 2300 mm sa realizuje z dôvodu zvýšenia plavebnej výšky vodnej cesty.

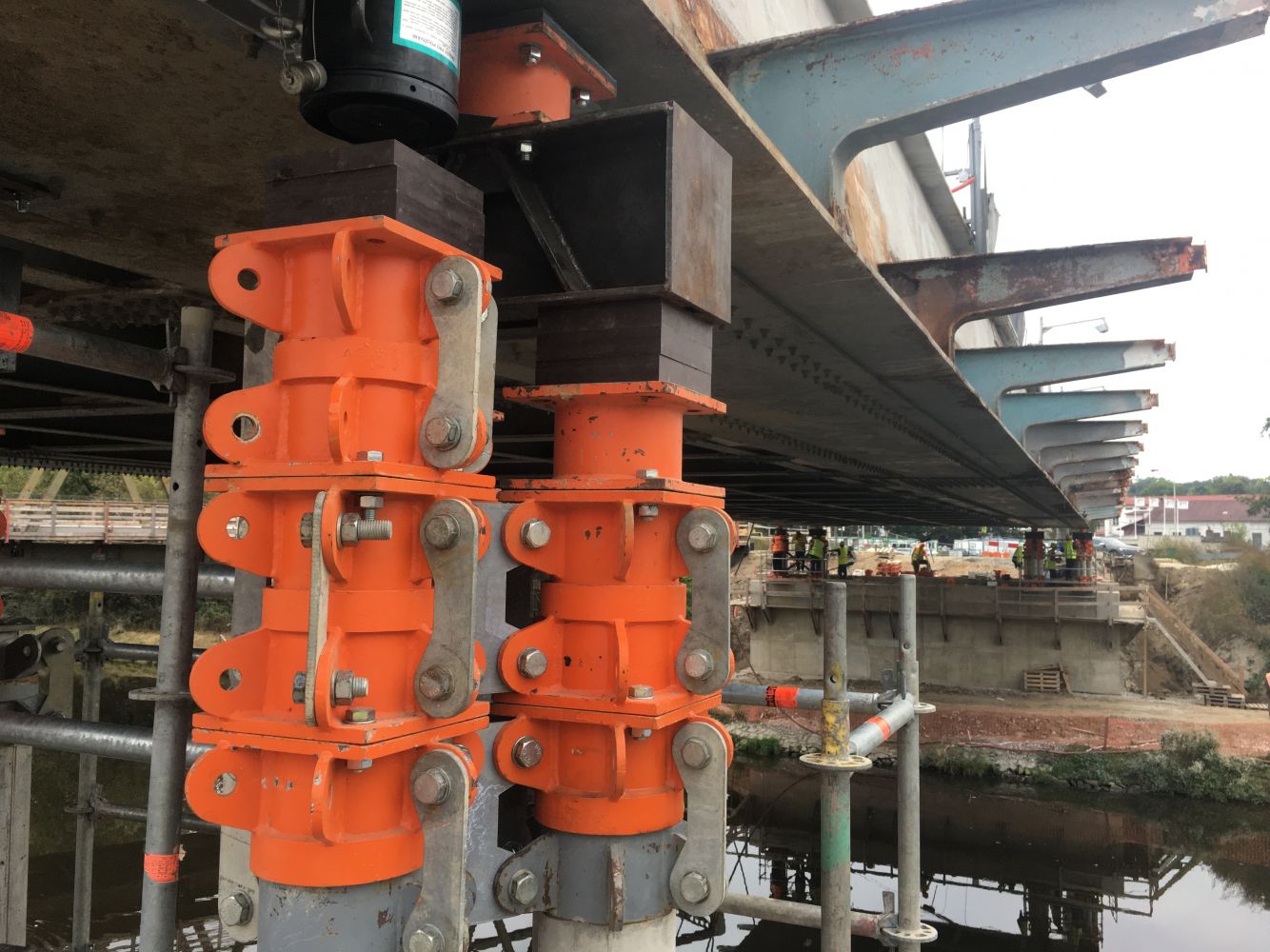

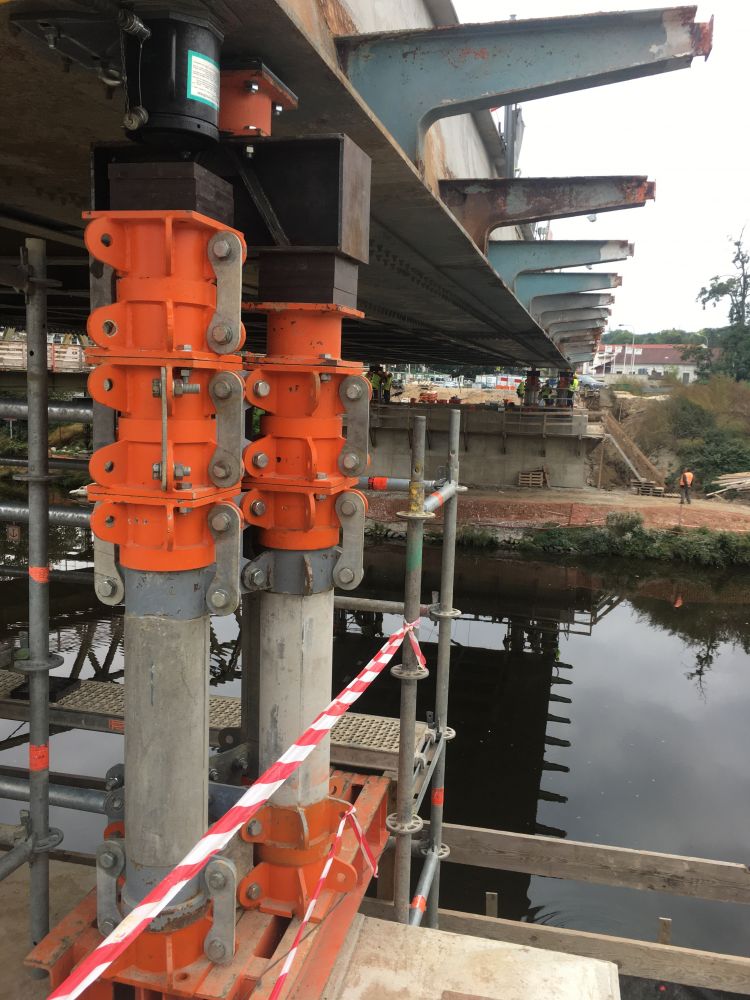

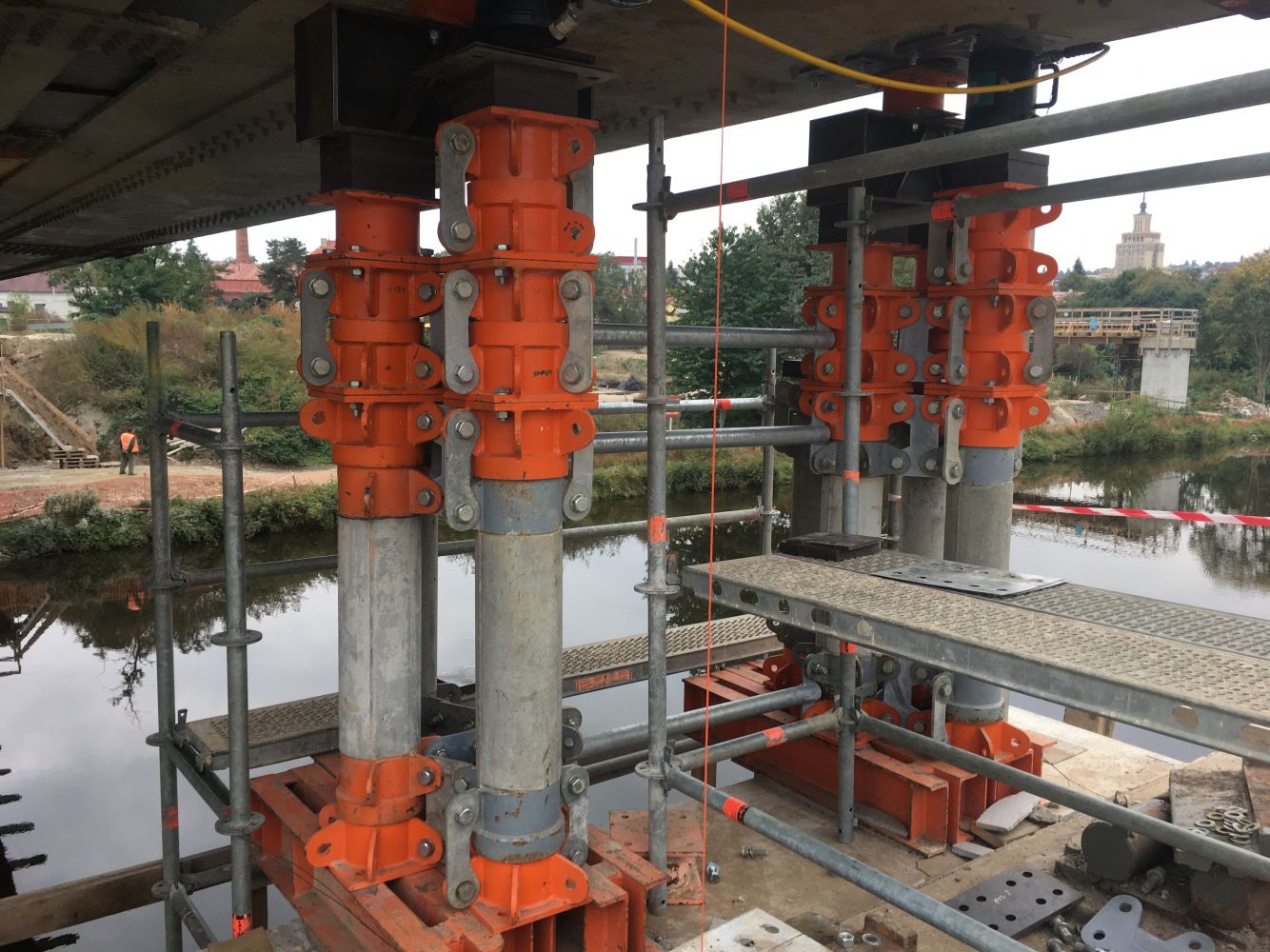

Technológia zdvíhania zahŕňa 8 hydraulických valcov nosnosti 140 t českej výroby KGF HYDRAULIKA s.r.o. pripevnených k zdvíhanej konštrukcii a systém podepretia TRECOL zostavaný na mieru danej aplikácie. Podkladové prvky sú postupne doplňované do zostav štyroch únosných vzájomne prepojených trojitých stĺpikov, vzhľadom ku krokovaniu valcov sú v hornej časti použité dosky s vysokou pevnosťou a nízkou hmotnosťou. S ohľadom na celkovou výšku zdvihu 2300 mm sa v polovici zdvíhania nahrádza sústava malých hrncov za polovičné TRECOL HPC stĺpiky C70/85 v záujme zabezpečenia dostatočnej stability a tuhosti podloženia. Pre pohyb hydrauliky boli využité dve čerpadlá každé za jednou oporou s tým, že pri zdvíhaní na jednej opore je NK odložená na druhej opore neposuvne.
Po vykonaní rekonštrukcie mostovky nastane spúšťanie o 580 mm na OP1 a 780 mm na OP2 obráteným postupom znižovania podpernej konštrukcie TRECOL s následným podliatím nových ložísk.
Dodávka od LKM Consult :
- návrh technológie zdvíhania po konštrukčnej stránke
- projekčná príprava podperných konštrukcií (VTD, TP)
- dodávka HPC podkladových komponent TRECOL SYSTEM a hydraulických systémov
- montážne / demontážne práce dodaných konštrukcií
- obsluha pohonných jednotiek pri zdvíhaní a spúšťaní mostovky
