Пешеходный мост через реку Лабе в г. Градец-Кралове
конструктивное и статическое решение архитектурного проекта для представления на конкурс
Наименование проекта: ПЕШЕХОДНЫЙ МОСТ ЧЕРЕЗ РЕКУ ЛАБЕ В Г. ГРАДЕЦ-КРАЛОВЕ
Заказчик: ОТКРЫТЫЙ АРХИТЕКТУРНЫЙ КОНКУРС
Позиция «LKM Consult»: ПРОЕКТИРОВЩИК СТАТИК архитектурного проекта для представления на конкурс
Оценка: Премия комиссии для конкурсного проекта № 2
Техническое описание

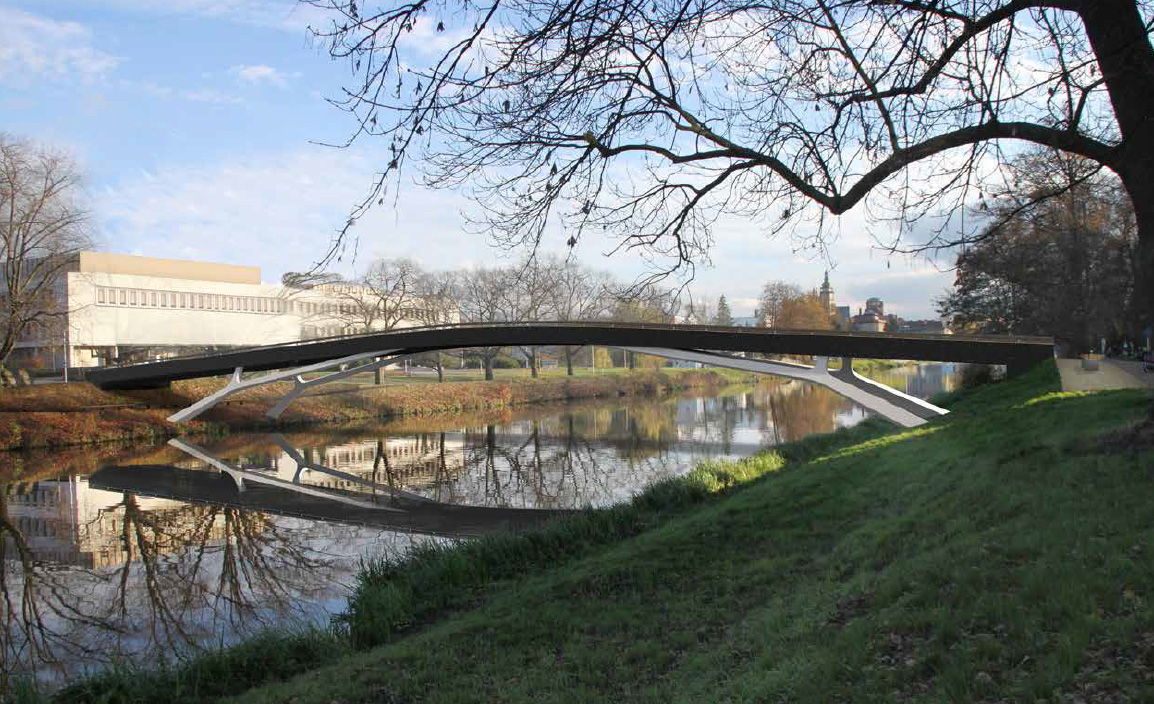

Предлагаемый проект пешеходного моста через Лабе показывает современный подход к комбинированию материалов сталь – бетон. Парапетная железобетонная балка моста опирается на разветвленные стальные опоры, упирающиеся в фундамент ниже уровня рельефа. Краевые опоры интегрированы в рамочный комплекс и образуют, таким образом, одно целое, не требующее ухода без подшипников, дилатации. Общая длина пешеходного моста 74,0 м, основной пролет 53,2 м. Конкурсная комиссия высоко оценила архитектурное решение пешеходного моста среди 31 принятого проекта.
Подряд фирмы «LKM Consult»:
- конструкционное решение и детали стально-бетонной конструкции,
- упрощенный статический расчет,
- профессиональная оценка строительных затрат.
(авторами архитектурного решения легкого моста являются инж. архитектор Я. Бржезина, инж. архитектор O. Кафка, инж. архитектор Д. Штурсова)
